martes, 8 de septiembre de 2020

ARDUINO - Grabador de EEPROM , 49F002 o 39SF020



ARDUINO
Grabador de EEPROM

49F002 o 39SF020



He desempolvado el viejo ZX Spectrum y he visto algún artículo sobre como realizar cartuchos ROM para instalar en el Interface 2.
http://trastero.speccy.org/cosas/droy/cartuchos/cartuchos_s.htm
Yo poseo muchas memorias EEPROM procedentes de BIOS de placas base estropeadas.
En este caso voy a utilizar unas EEPROM de 256 Kytes (49F002 o 39SF020), por lo cual se conseguirán 16 páginas de 16 Kbytes, que serán las que sustituyan a la ROM original del Spectrum.
El caso es que no poseo ningún grabador de EEPROM, y no me quiero gastar 50€ en comprar uno a China.
Hace unos 10 años había realizado un programador EPROM utilizando un 8255 y que se conectaba al PC mediante el puerto paralelo.
En este montaje he utilizado un arduino junto con dos contadores 4040 para realizar este grabador EEPROM.
El coste de este proyecto si ya disponemos del arduino, no supera los 2 Euros, en mi caso ya tengo los 4040.
Debemos tener mucha paciencia en conectar todos los cables, de momento no he realizado el circuito impreso.


Versión 6


Como había comentado en la primera versión del grabador, el tiempo de lectura y escritura de la EEPROM era bastante alto.
Mi meta en esta versión era reducir los tiempos y hacer el programa muchos más sencillo.
Y como veréis lo he conseguido, ahora los tiempos de lectura se reducen a menos de 4 segundos, y los de escritura de 16 Kbytes, están entre los 35 segundos y los 60 segundos, dependiendo de la página de memoria que se escriba.
Para conseguir esto, he modificado las conexiones  A8-A17 y se las he conexionado al contador U2 del esquema.
Además la comunicación entre el PC y el arduino se realiza en bloques de 32 bytes.
También se puede reducir aún mas los tiempos, cambiando los tiempos entre pasos y aumentando la velocidad en Baudios, pero me conformo con los que he obtenido.
A modo de detección de errores he creado una especie de número de chequeo, no es el más preciso, pero para este pequeño proyecto funciona bien.
Cuando escribe la memoria EEPROM, vuelve a leerla devolviendo el numero de chequeo, que debe ser el mismo que el que se escribió.

Versión 6.

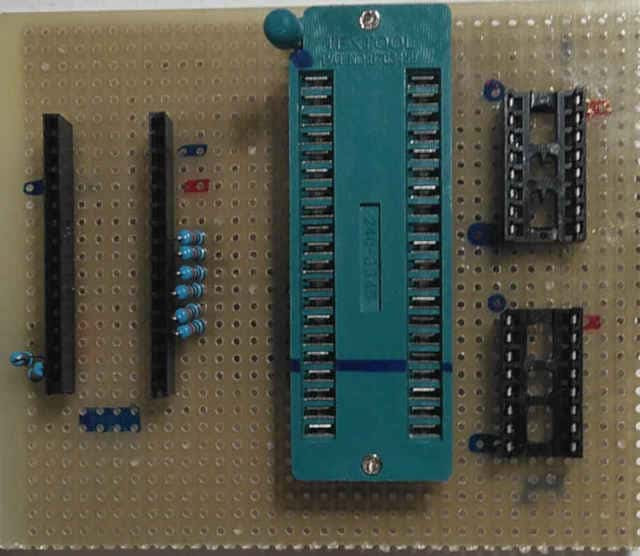

Diferentes paso en la creación del circuito.


Versión 6 del programa realizado en Gambas y funcionando en Linux Debian10.

Lo único que me falta es realizarlo para Windows, pero eso será otro rato.
Ahora estoy bastante contento con este montaje que me sirve para grabar las 16 ROM del spectrum que se seleccionaran mediante microinterruptores.

PROGRAMA VERSIÓN 6




VIDEO




Programa para Windows

El programa está realizado en Visual Basic 6 , por lo cual tiene una serie de problemas.
En Windows XP funciona perfectamente sin hacer ningún tipo de acciones.
Tanto en Windows 7 como Windows 10 debemos de realizar unos pasos previos.

En windows 32 bit copiar los dos archivos en system32 y luego registrarlos como administrador con la orden
regsvr32 c:\windows\System32\MSCOMM32.OCX
regsvr32 c:\windows\System32\COMDLG32.OCX

En windows 64 bit copiar los dos archivos en c:\windows\syswow64 y luego registrarlos como administrador con la orden
regsvr32 c:\windows\syswow64\MSCOMM32.OCX
regsvr32 c:\windows\syswow64\COMDLG32.OCX

Para hacer todo esto debemos abrir la consola en modo administrador.
Además de esto, si no reconoce el grabador a la primera, debemos deshabilitar los demás puertos COM.


Programa realizado en Visual Basic 6.

PROGRAMA WINDOWS










Versión 1



Esquema del grabador.


Circuito montado.

El circuito lee las ordenes que se le mandan desde el PC, y según la orden lee, escribe, direcciona y borra el CHIP.

DI n  -Coloca la dirección n para leer o escribir.
      -Devuelve DK y la dirección actual.

R     -Lee la dirección actual e incrementa el registro de direcciones.
      -Devuelve R n, donde n es el dato devuelto.

W n   -Escribe el dato n en la dirección actual e incrementa el registro de direcciones.
      -Devuelve W y el dato escrito.

ERASECHIP -Borra todo el CHIP

          -Devuelve ERASECHIP_OK


El programa en el PC esta escrito en Gambas, una especie de Visual Basic para Linux.
Para lo que no funcionen con Linux tendrán que esperar a que lo realice en wxwidgets que funciona en Windows y Linux.

Programa realizado en Gambas.

El programa solo graba bloques de 16384 bytes (el tamaño de la ROM del Spectrum), y la dirección de grabación se seleccionará desde las 16 posibles páginas.

El tiempo de lectura de los 16 Kbytes es de 55 segundos, y el tiempo de escritura es inferior a 6 minutos.
La mayor parte del tiempo es el proceso de comunicación entre el PC y el Arduino. La transferencia de datos es byte a byte con confirmación de transmisión, esto lo hace muy lento. Entre las cosas que quiero cambiar es la comunicación por bloques a 256 bytes, de esta forma se reducirá mucho el tiempo. Pero eso es para otro rato.
Como curiosidad debemos entender que para grabar este tipo de memoria, tenemos que mandar al CHIP una secuencia de 4 bytes.
También la forma en que he construido el grabador influye mucho en el tiempo de grabación, para direccionar una determinada dirección, debemos colocar la dirección en los contadores 4040, y esto se consigue contado hasta esa determinada dirección.
Otra forma mucho más rápida hubiese sido colocar tres 74LS373 para obtener  la dirección, pero deberíamos cablear mucho mas.
Y la forma más simple era usar un arduino Mega con suficientes entradas y salidas, pero esa no era mi meta.

En el próximo montaje veremos como podemos cargar diferentes páginas de EEPROM en el spectrum.



PROGRAMA

VIDEO



Bibliografía:

http://trastero.speccy.org/cosas/droy/cartuchos/cartuchos_s.htm



Saludos.
Juan Galaz
