GAMBAS - Crear calendario de meses

Página principal

GAMBAS Crear calendario de meses

En mi necesidad de crear trabajos que se pudieran imprimir mediante la impresora, me puse a buscar en internet ejemplos. El mejor ejemplo que encontré fue en la página: https://en.wikibooks.org/wiki/Programming_Gambas_from_Zip/Printing El caso es que en mis pruebas no funcionaba. Este artículo es solo un arreglo del programa que en teoría imprimía calendarios de meses. Le he añadido cambios en fuentes.

Versión final V2En esta versión se se añade un calendario anual además de el calendario mensual con o sin santos. También en el directorio del programa existen 12 ficheros con los 12 meses del año con sus santos respectivos. Si se quiere que se marque en rojo los días festivos se tiene que añadir al final de la línea ,F PROGRAMA V2

Versión con santoral. He creado está versión con los santos de cada día. Empecé a programarlo en Gambas bajo Debian 10 y funcionaba bien. Al probarlo en Debian 9 había funciones que no funcionaban en esta versión de Gambas. Cambie varias funciones y he creado dos versiones para que funcionen en las diferentes distribuciones.Versión con santoral

Programa.Resultado para imprimir.PROGRAMA
VÍDEO

Saludos. Juan Galaz Bibliografía:
https://en.wikibooks.org/wiki/Programming_Gambas_from_Zip/Printing http://sologambas.blogspot.com/2016/05/el-objeto-printer-imprimir-una-imagen-y.html https://cursogambas.blogspot.com/2013/01/imprimir-en-gambas3-el-objeto-printer.html

lunes, 19 de octubre de 2020

Trazador de curvas de Transistores. Interface gráfica con Gambas (VB Linux)

Trazador de curvas de Transistores Interface gráfica con Gambas (VB Linux)

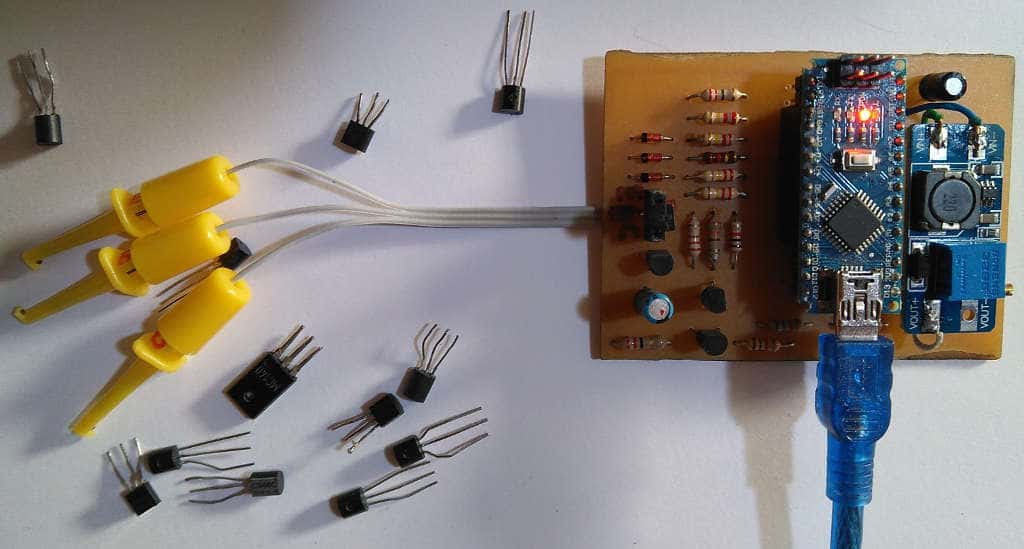

En un anterior artículo había realizado un trazador de curvas, pero los datos se tenían que pasar a una hoja de cálculo. En esta ocasión los datos se importan automáticamente mediante un programa realizado en Gambas (VB para Linux). Si se quiere la gráfica de curvas se puede exportar a un fichero de formato png. El circuito es similar al anterior realizado, pero en este caso la alimentación es de 9V. Existen dos posibilidades para conseguir los 9V, desde una fuente externa o desde un módulo convertidor de voltaje. Para este caso he utilizado el módulo convertidor, en internet se puede comprar por 1.5€ . En algunos caso la conexión al transistor es difícil mediante el zócalo, por lo que he añadido pinzas.Programa realizado en Gambas (VB para Linux). Imagen exportada en formato png , blanco y negro. VIDEO PROGRAMAS

Saludos. Juan Galaz El que quiera ver como realizo el circuito impreso, ver video Bibliografía:
ardutr.html https://www.blogger.com/blog/post/edit/8485947205656363770/8445464193061005428

Realizar un circuito impreso con acetona.

Otro vídeo.

Imprimir circuito en papel de revista con impresora laser.

sábado, 10 de octubre de 2020

ARDUINO LTC5904 - MAX7219 - Generador de frecuencia - 1KHz a 68MHz - Frecuencímetro 1 Hz a 8 MHz

ARDUINO LTC5904 -MAX7219 Generador de frecuencia -1KHz a 68MHz Medidor de frecuencia - 1 Hz a 8 MHz Frecuencímetro

En el anterior artículo habíamos realizado el generador de frecuencia con el CHIP LTC6904. Posteriormente había creado 2 diferentes montajes para manejar el generador de frecuencia mediante botones. Para medir la exactitud de generador me ví en la necesidad de utilizar un frecuencímetro. La siguiente idea fue juntar los 2 montajes, generador de frecuencia y frecuencímetro. Como se puede observar he utilizado la posibilidad de poner en las salidas y entradas del arduino una resistencia interna de 50K a Vcc (PULLUP). Para el manejo de los botones funciona sin problemas, pero para el manejo del bus I2C vendría mejor colocar además una resistencia de 1K a Vcc. Para este caso funciona, pero su valor para 5V es de 50K, igual demasiado alto. El MAX7219 induce mucho ruido en la alimentación, por lo cual deberíamos colocar un condensador de 470uF lo mas cerca de el. Existen 3 modelos de MAX7219, tienen diferente color, y sus conexiones cambian de uno a otro. En el LTC6904 debemos de colocar un condensador de algunos nanofaradios para atenuar el ruido en la señal de alimentación. Comprobando el frecuencímetro con otro mio. Un error de 3 Hz cada 100000 Hz. Llegados a este momento probamos el generador de frecuencia. Comprobamos que la frecuencia obtenida en la frecuencia mas baja, es diferente entre dosLTC5904. Está claro que estos chip deberían estar ajustados de fabrica para corregir este error. Igual en la soldadura me he pasado y los he calentado mucho modificando su ajuste, o son defectuosos. También debería ser posible ajustarlos mediante programa, pero no he encontrado la forma.De la medidas reales concluimos que la relación entre el valor de ADC y la frecuencia no es lineal. Para corregir o atenuar este error, podemos cambiar las constantes 2048 y 2078 en la formula de DAC. En mi caso los he cambiado a 2038 y 2078 respectivamente, consiguiendo un menor error en el cálculo. Para pasar del modo FRECUENCÍMETRO al GENERADOR FRECUENCIA pulsamos un botón, cambiará el LED testigo. En el modoGENERADOR FRECUENCIA, con un botón seleccionaremos el display, y con el otro botón cambiaremos el dígito.Después de 2 segundos de no tocar ningún botón se generara la frecuencia marcada en el display. Aunque no tengamos un generador de lo más exacto, tenemos también en el mismo montaje un frecuencímetro para corregir el error. PROGRAMA Bibliografía:
Generador de frecuencia con el CHIP LTC6904. https://digibird1.wordpress.com/arduino-controlled-frequency-generator-1khz-68-mhz/ http://www.kerrywong.com/2012/04/11/interfacing-ltc6904-with-arduino/ https://www.polaxis.be/2011/11/sp0256-al2-pitch-control/ https://github.com/rjbatista/tm1638-library https://www.arduinolibraries.info/libraries/led-control Saludos. Juan Galaz

sábado, 3 de octubre de 2020

ARDUINO - LTC5904 - Generador de frecuencia 1KHz a 68MHz - Display

ARDUINO LTC5904 - LTC5903 Generador de frecuencia 1KHz a 68MHz Display

En el anterior artículo habíamos realizado el generador de frecuencia con el CHIP LTC6904. En este montaje vamos a poder controlar el chip mediante botones y visualizar la frecuencia con un display de 8 dígitos. He creado dos modelos utilizando dos tipos de módulos. Con el TM1638, que dispone de un monton de botones y led, además de un display de 8 dígitos. El segundo montaje lo he realizado con el MAX7219 , otro módulo de 8 dígitos. En este montaje utilizamos los 8 botones, que utilizaremos para cambiar los diferentes dígitos. Mientras estamos modificando la frecuencia, parpadeará un LED. Después de 2 segundos de no tocar ningún botón se generara la frecuencia marcada en el display. PROGRAMA

En este montaje utilizamos el módulo de 8 display MAX7219. Con un botón seleccionaremos el display, y con el otro botón cambiaremos el dígito. Mientras estamos modifican los dígitos, parpadeará el punto decimal sobre el segmento seleccionado. Después de 2 segundos de no tocar ningún botón se generara la frecuencia marcada en el display. PROGRAMA

Llegados a este punto debemos estudiar la exactitud del MAX7219. Lo primero es explicar su funcionamiento. Un oscilador programable (ADC) de 1024 pasos, nos genera frecuencia entre 34.05MHz y 68.03MHz. Por lo cual el oscilador va en pasos de 33184 Hz. Un segundo divisor programable (OCT) en múltiplos de 2, (1,2,4,8.....16384,32768) (Valor de OCT 15,14,13,12.....1,0) nos proporciona la frecuencia de salida. Ejemplo: ADC=443 ->48.750512 MHz OCT=4 (/2048) ->23803 Hz La teoría está muy bien, pero dependemos de la precisión de oscilador (VCO), y no es del todo precisa, ya nos pasaba con el DS1077 . Haciendo medidas hemos descubierto que la frecuencia real del oscilador va desde 67.993.000 Hz a los 33.991.000 Hz. Esta dentro de los márgenes que indica el CHIP, pero hay que tenerlo muy en cuenta. Tabla con las diferentes frecuencia generada con los diferentes valores de DAC y OCT. Podemos ver la frecuencia marcada y la frecuencia real generada. Es un montaje sencillo y fácil para tener vuestro propio generador de frecuencia. Bibliografía:
Generador de frecuencia con el CHIP LTC6904. https://digibird1.wordpress.com/arduino-controlled-frequency-generator-1khz-68-mhz/ http://www.kerrywong.com/2012/04/11/interfacing-ltc6904-with-arduino/ https://www.polaxis.be/2011/11/sp0256-al2-pitch-control/ https://github.com/rjbatista/tm1638-library https://www.arduinolibraries.info/libraries/led-control Saludos. Juan Galaz
