En este montaje vamos a realizar un medidor de resistencias.
Como cualquier aparato de medida la precisión debe ser alta, y  este no es el caso, el error puede ser de hasta un 5%.
La idea es colocar una resistencia de referencia con valor conocido, y colocarla en serie con la resistencia a medir. Se conecta un voltaje entre las dos resistencia puestas en serie,  y se mide el valor de tensión en la unión de las dos resistencias. Hacemos proporción entre la tensión suministrada y la tensión medida y sacamos el valor de la resistencia a medir.

En un primer momento se realizó con cambio de escalas, pero al final se decidió hacer un autorrango, bastante mas cómodo.

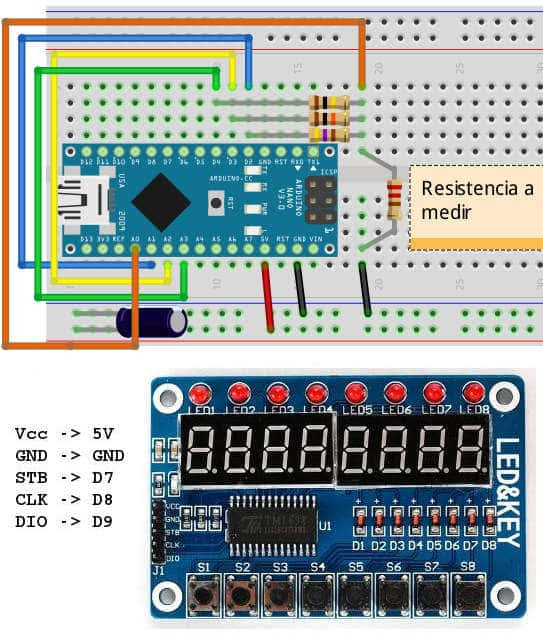

Esquema de conexión.



Montaje del circuito



PROGRAMA

Nota: Procurar programar el arduino antes de montar el circuito. Debido a que se conectan entre si varias entradas y salidas del arduino, puede que si se utilizó antes el arduino, tambien puede que se connecten dos salidas entre si y podemos averiar alguna patilla.
