Botón On/Off para Raspberry  Pi

(Basado en el tutorial de howchoo) y modificado de https://blog.elcacharreo.com/2017/07/17/boton-onoff-para-raspberry-pi/

Desgraciadamente la Raspberry Pi (ni siquiera en su versión 3) tiene un botón de encendido apagado y el conectar y desconectar el cable de alimentación USB implica un doble riesgo: el producir errores en los ficheros por apagar bruscamente y dañar el conector USB.

Por ello sería ideal si pudiedarmos añadir una manera de inducir un apagado ordenado (shutdown) y un posterior encendido.

Buscando en Internet he visto que los diseñadores ya pensaron en ello permitiendo arrancar desde el estado de Halt (al que se llega desde un shutdown).

Esta funcionalidad hardware permite arrancarla desde el mencionado estado Halt cuando se detecta un estado a 0V del GPIO 3

Por ello el arranque desde este estado Halt es fácil de resolver: basta con conectar un pulsador entre el GPIO 3 y GND (pines 5 y 6).

Para el apagado podemos usar un script que vigile (mediante interrupciones para no consumir CPU) el estado del ya usado GPIO 3 y en caso de que detecte que está a 0v ponga la Raspberry en estado Halt (en la imagen también se ve que he añadido un ventilador para mantener la raspberry fresquita en este tórrido verano)

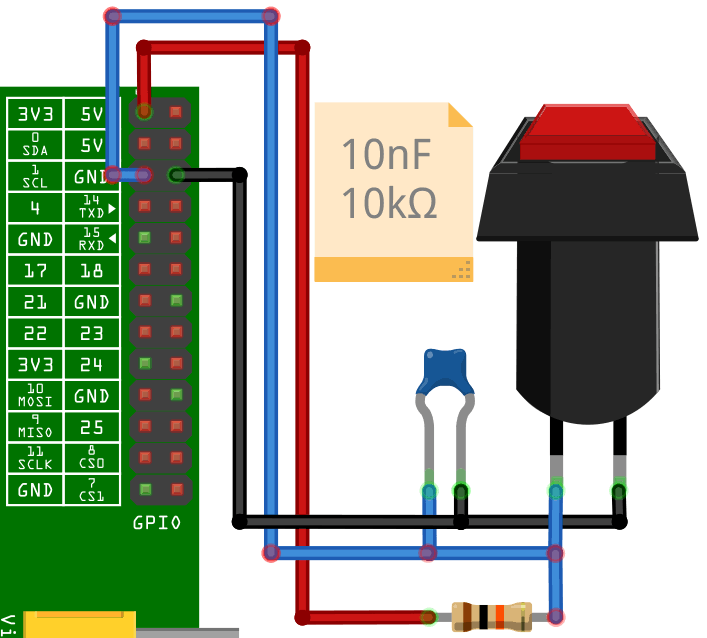

Esta es mi modificación para evitar efectos no deseados de apagado.
Si se hace este montaje de apagado y encendido, no se puede usar el bus I2C.

El script (listen-for-shutdown.py) para detectar la pulsación del botón es muy sencillo (tomado del tutorial de howchoo )

#!/usr/bin/env python

import RPi.GPIO as GPIO
import subprocess

GPIO.setmode(GPIO.BCM)
GPIO.setup(3, GPIO.IN)
GPIO.wait_for_edge(3, GPIO.FALLING)

subprocess.call(['shutdown', '-h', 'now'], shell=False)

Ahora damos permisos de ejecución

chmod u+x listen-for-shutdown.py

Si ejecutamos el script con sudo (porque necesitas permisos de administrador para hacer el shutdown) vemos que funciona perfectamente

sudo ./listen-for-shutdown.py

Si una vez apagada volvemos a pulsar el bton veremos que arranca limpiamente.

Ahora necesitamos que el script se ejecute directamente al arrancar la Raspberry. Para ello debemos copiarlo al directorio adecuado

sudo mv listen-for-shutdown.py /usr/local/bin/

Y crear el script listen-for-shutdown.sh que lo arranque/pare como servicio

#! /bin/sh

### BEGIN INIT INFO
# Provides:          listen-for-shutdown.py
# Required-Start:    $remote_fs $syslog
# Required-Stop:     $remote_fs $syslog
# Default-Start:     2 3 4 5
# Default-Stop:      0 1 6
### END INIT INFO


# If you want a command to always run, put it here
# Carry out specific functions when asked to by the system

case "$1" in
  start)
    echo "Starting listen-for-shutdown.py"
    /usr/local/bin/listen-for-shutdown.py &
    ;;

  stop)
    echo "Stopping listen-for-shutdown.py"
    pkill -f /usr/local/bin/listen-for-shutdown.py
    ;;

  *)
    echo "Usage: /etc/init.d/listen-for-shutdown.sh {start|stop}"
    exit 1
    ;;
esac

exit 0

Lo copiamos al directorio donde se guardan los script de arrancan (/etc/init.d)

sudo mv listen-for-shutdown.sh /etc/init.d/
sudo chmod +x /etc/init.d/listen-for-shutdown.sh

Sólo nos queda registrar el script para que se inicie en el arranque

sudo update-rc.d listen-for-shutdown.sh defaults

Para probarlo arrancamos manualmente el servicio con

sudo service listen-for-shutdown start

Al pulsar el botón por primera vez se apagará y volverá a encenderse cuando se pulse de nuevo

Veamos el consumo cuando está en estado Halt, unos 50mA

Y cuando está en funcionamiento normal, unos 420mA

Todos los scripts se pueden descargar desde el repositorio github de Howchoo
