Sensor de temperatura - Protocolo TFA - ESP32-C3 super mini

  Página principal

Sensor de temperatura
Protocolo  TFA
ESP32-C3 super mini

---

Esta es la continuación del sensor con el protocolo TFA realizado con un ATMEGA328, pero en este caso lo realizo con un ESP32_C3 super mini.

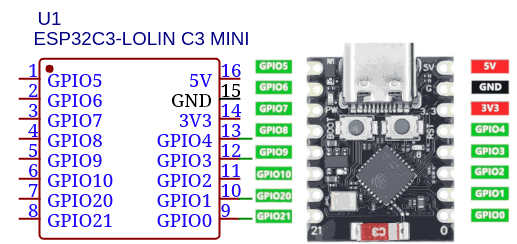

Que cada uno mire en su placa la configuración de pins.
Se puede encontrar en:
    /home/usuario/.arduino15/packages/esp32/hardware/esp32/3.3.0/variants/lolin_c3_mini

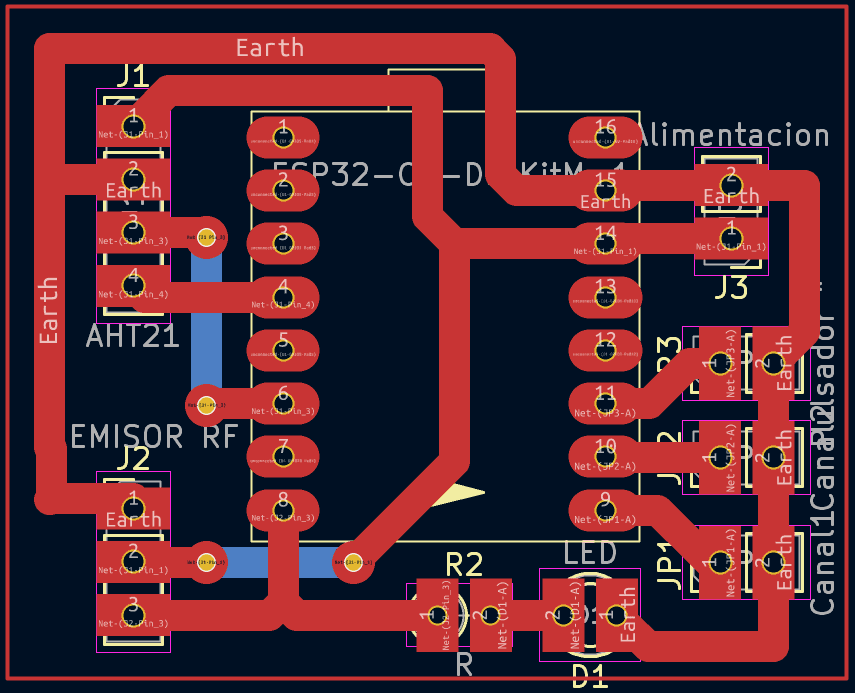

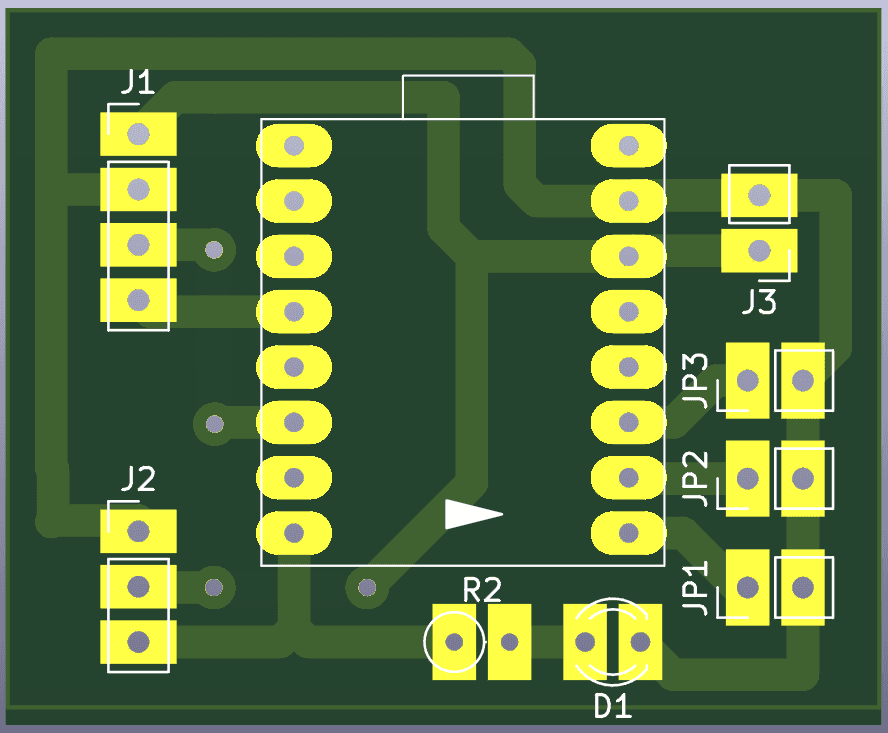

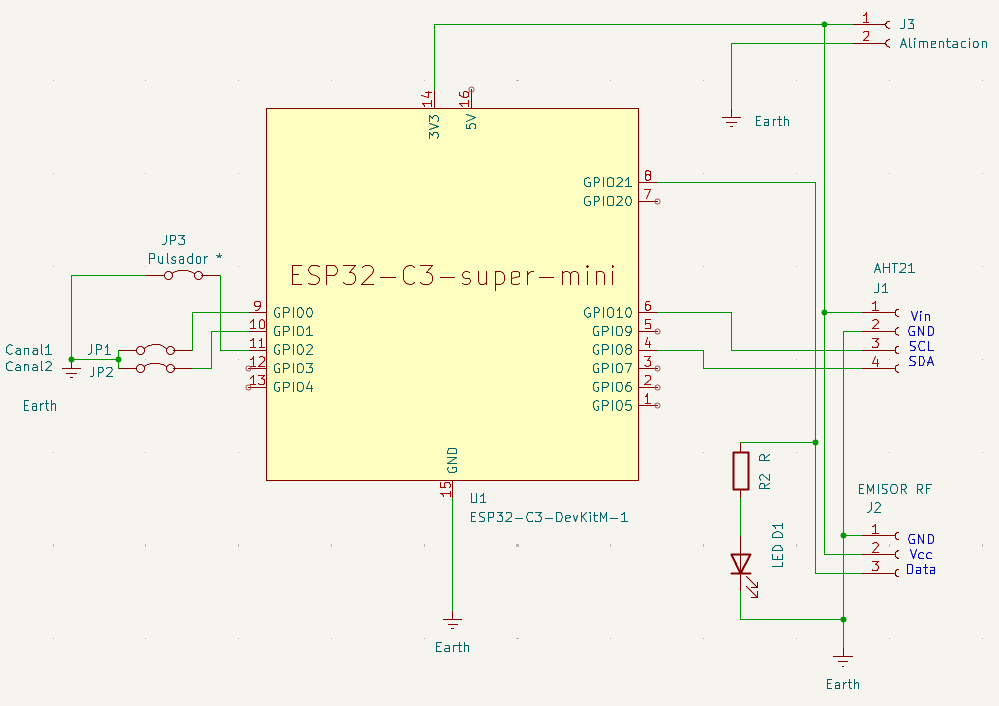

Se diseña el esquema y el circuito impreso en KICAD.




El circuito impreso se realizó con el método de transferencia de tinta tóner.

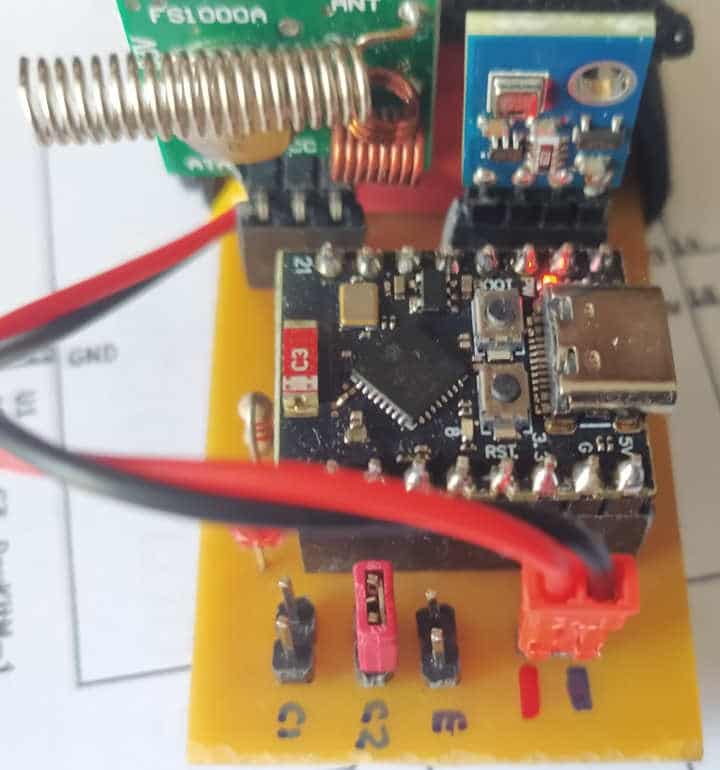

Quedando como se ve en la foto.

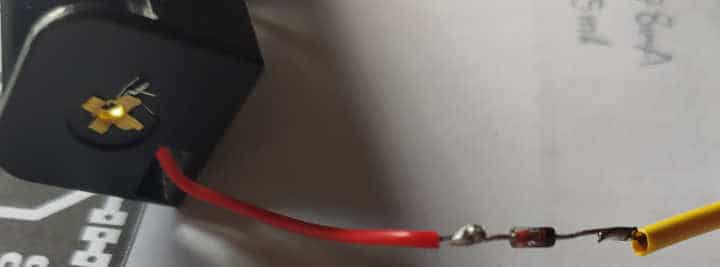

Como no me quería arriesgar en alimentar el ESP-C3 con los 4V que proporciona la batería 18650, he bajado el voltaje a 3.3V utilizando un diodo que tiene una caída de voltaje de 0.6V .

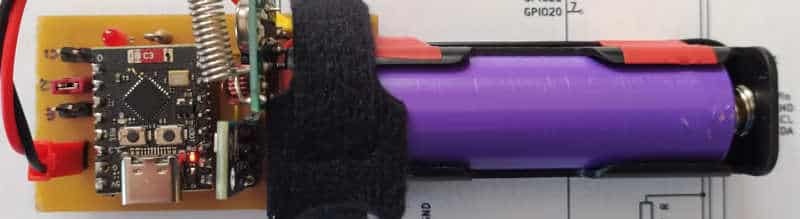

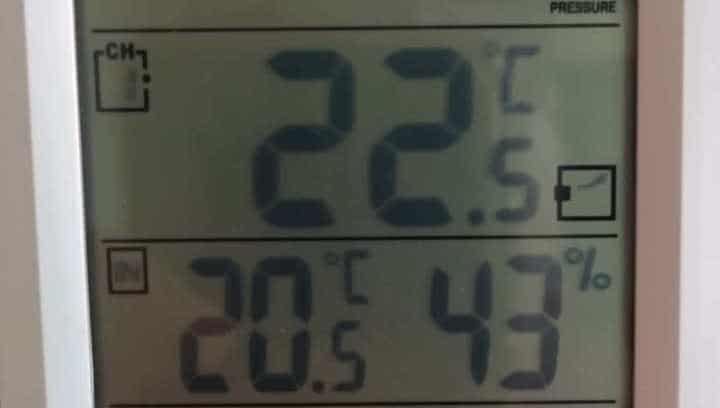

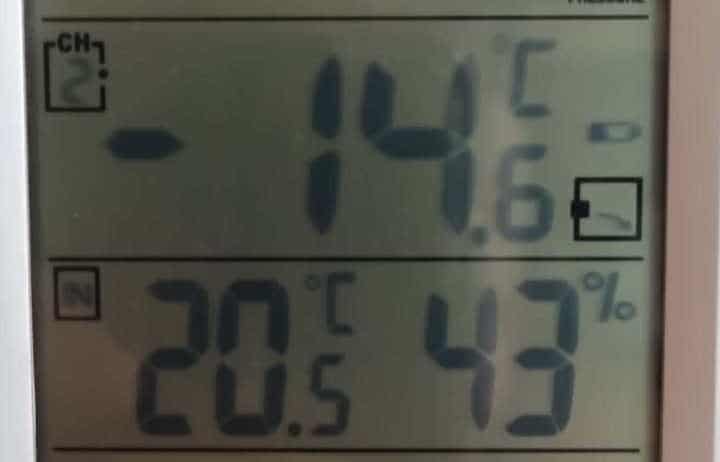

Quedando todo el conjunto ...


El 95% del código es el mismo que con el ATmega328, pero he tenido que cambiar la forma en que se duerme el microcontrolador.

    esp_sleep_enable_timer_wakeup(1000000); // 1 Segundo
    esp_light_sleep_start();

También he solucionado algún error, sobre todo el que siempre sonaba un pitido cuando mandaba datos, y solo lo tiene sonar la primera vez.

Como el micro se encuentra dormido el 98% del tiempo, cuando se programa por segunda vez, no responde a la programación.
Para poder programarlo, deberás pulsar los dos botones a la vez (BOOT y RESET), sin dejar de presionar el BOOT, soltar el RESET, y ahora mandar el código al microprocesador.
El consumo es el siguiente:
Alimentado a 5V en el pin de 5V -> 0.78mA (Dormido)        27mA(Despierto)
Alimentado a 3.3V en el pin de 3.3V -> 0.5mA        26mA(Despierto)



El próximo cambio será utilizar un 18B20 como sensor de temperatura, en este montaje se desaprovecha el AHT20.

Programa


Saludos.
Juan Galaz


Bibliografía:
http://seta43.duckdns.org/2026/tfa/tfa.html
http://seta43.duckdns.org/ard433.html
http://seta43.duckdns.org/termot.html
http://seta43.duckdns.org/temt3.html
