Grabador láser - Con piezas impresas en 3D

  Página principal

CNC Láser
Grabador láser
Con piezas impresas en 3D

---

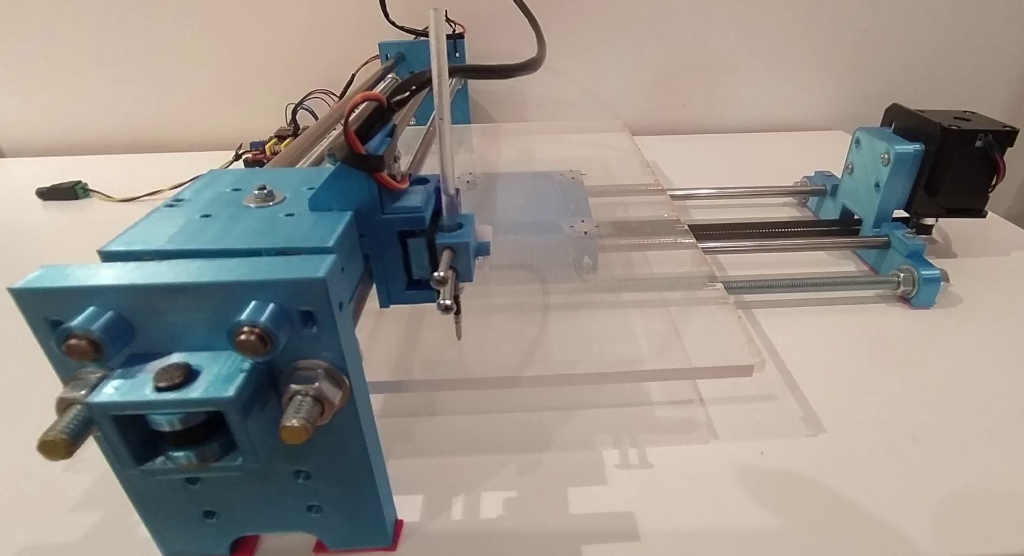

Hace un par de meses había realizado un mini PLÓTER  con piezas impresa en 3D.
http://seta43.duckdns.org/cncace/cncace.html


En este proyecto añado un láser para grabar materiales o cortar laminas de plástico o papel.

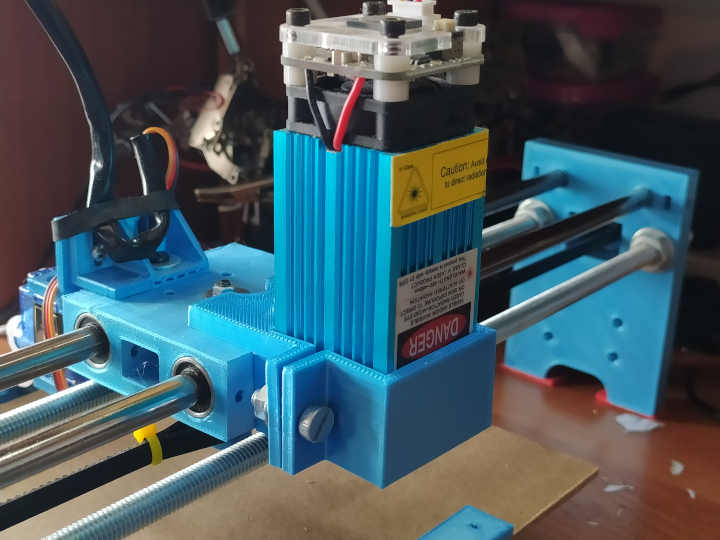

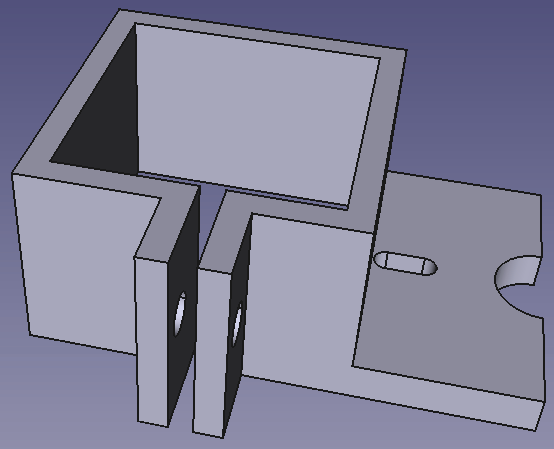

El primer paso es diseñar e imprimir una pieza en PLA para la sujeción del módulo láser.

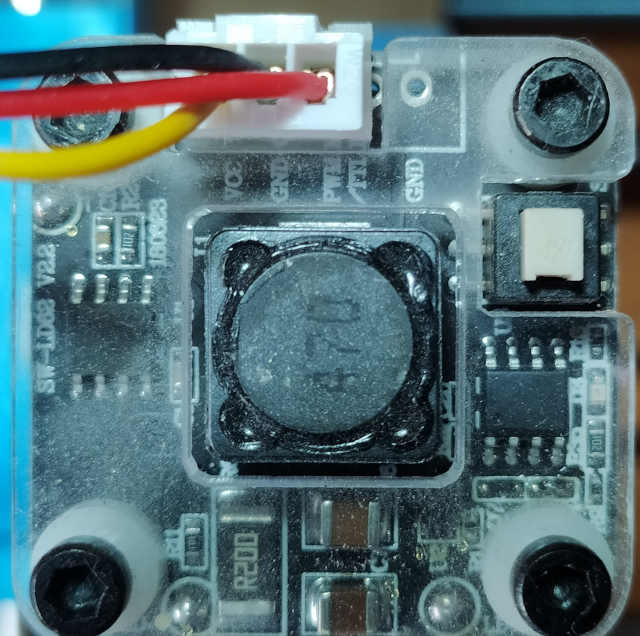

La conexión del láser a la placa se hace mediante 3 cables, dos de alimentación y uno de control.
Debemos tener en cuenta el voltaje del módulo láser, en nuestro caso es de 12V , los hay también de 24V, cuidado.

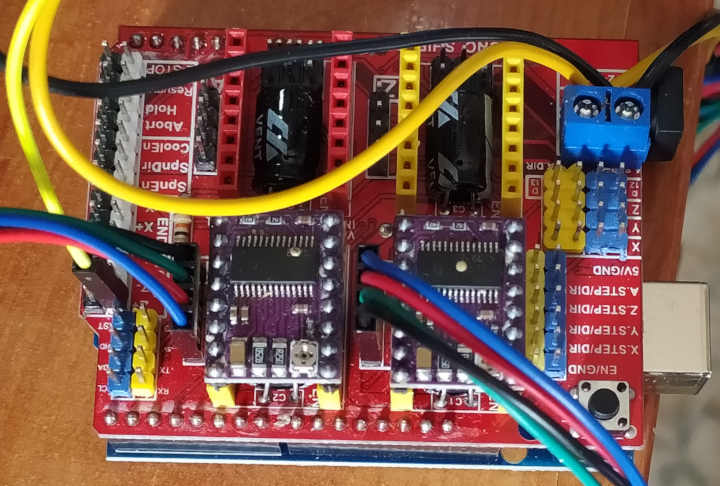

La placa controladora se basa en arduino, y lleva grabado el programa GRBL , el mas utilizado, y totalmente libre, una joya.

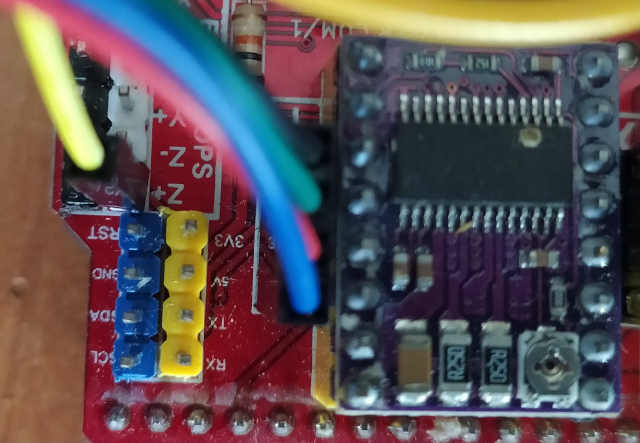

La conexión a la placa controladora se hace al pin Z+ .
Con esto se controlará el encendido o apagado del láser, o en su defecto la potencia del láser mediante PWM.


.

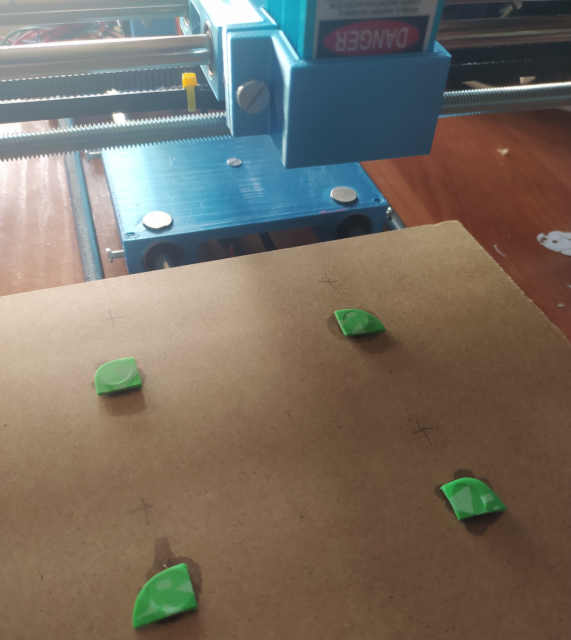

La base de la pieza a grabar se sujeta mediante imanes, es un método fácil y cómodo.




Me hubiese gustado tener un programa en Linux para grabar con el láser, pero no hay uno bueno gratis.

Existe el muy buen programa LightBurn, un gran programa, tiene todo lo que se le puede pedir a este tipo de programas, tiene versiones para Windows y para Linux.
El problema es que es comercial, te deja probar el programa unos días, luego deberás pagar por el. Si se quiere trabajar bastante con el láser, recomiendo su compra.

El otro  programa es LaserGRBL ,  totalmente libre, aunque se le puede donar algo.
Solo funciona en Windows, yo lo he ejecutado en VirtualBox, funcionando muy bien.
En algunas versiones antiguas también funcionaba en Wine, ahora ya no.

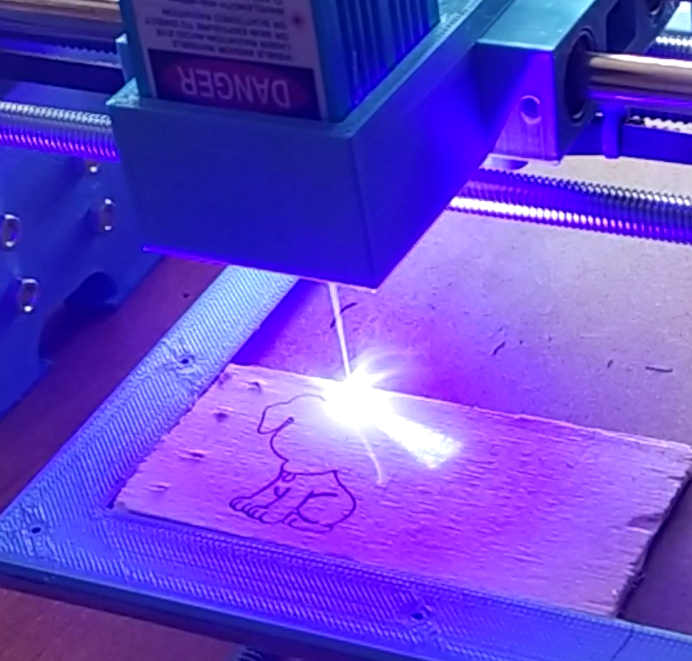

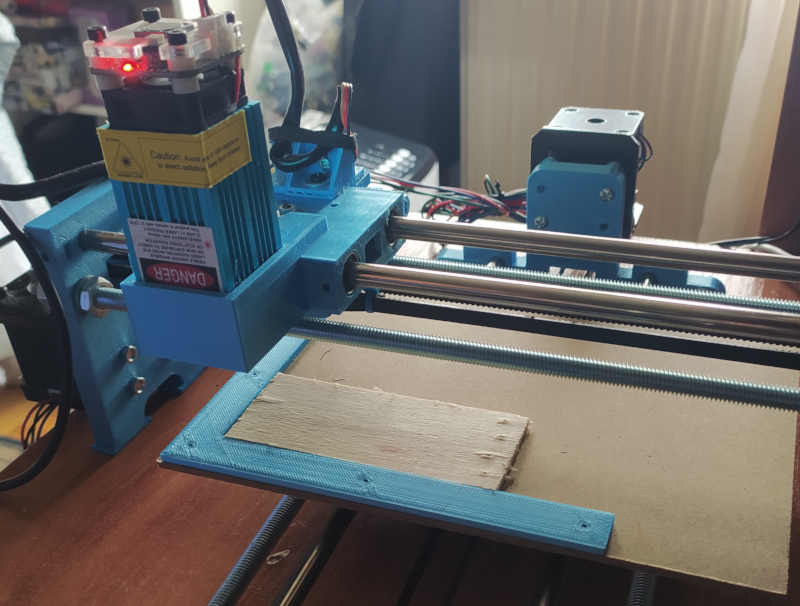

Las pruebas están realizadas sobre la tablas de las caja de fresas, es un buen lugar donde probar.
La potencia de este láser es insuficiente para cortar esta madera, pero bien para grabar.
Corta bien papel o láminas de plástico.

Todo funciona muy bien, sin ningún problema, incluso a velocidades altas.
El mayor problema que veo es que no se pueden grabar piezas grandes como mangos, esto es debido a que se deberían colocar sobre un eje, y esto no es posible.
El próximo montaje será que los dos ejes sean aéreos, que se muevan sobre la pieza estática.


VIDEO

PIEZA

Saludos.
Juan Galaz
