PLA  3D
Bateria para Walkie
FD-150A

---

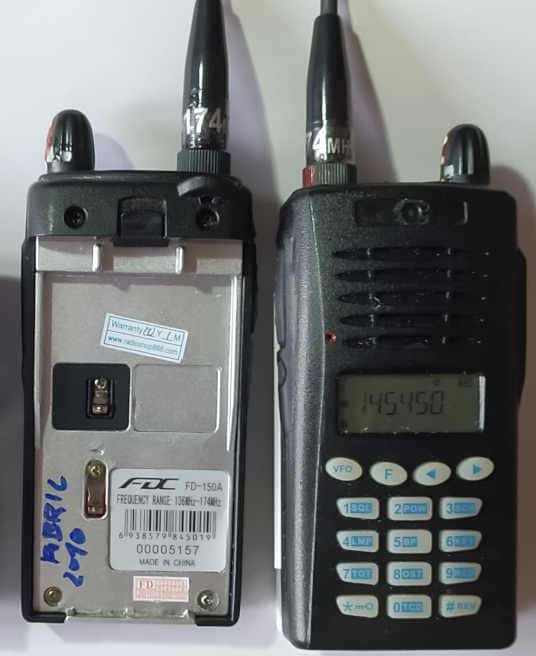

Tengo un par de Walkie de 2 m modelo FD-150A.
El problema es que las baterías ya están gastadas y solo duran 5 minutos, no son útiles en modo portátil.

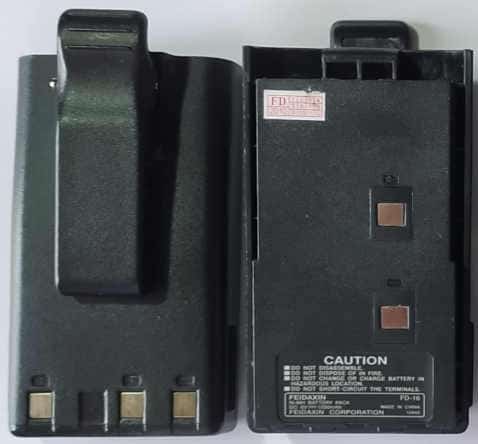

Si buscas el modelo de batería FD-16 ya no las encuentras.



Cuando las desarmé, estaban compuesta de 5 baterías  de níquel cadmio (1200mA) en serie, con lo que se conseguía 6V.
Como tenía baterías de  Litio 18650 de 3,7V ,me puse manos a la obra para hacer unas baterías compatibles.
El caso que colocar 2 baterías en serie de 3,7V, no produce una tensión de 7,4V.
Solo era cuestión de probar si el FD-150 puede funcionar con esa tensión.  Después de varias pruebas funcionaba perfectamente.
Hemos de decir que cuando el Walkie se enciende, nos indica la tensión de la batería.

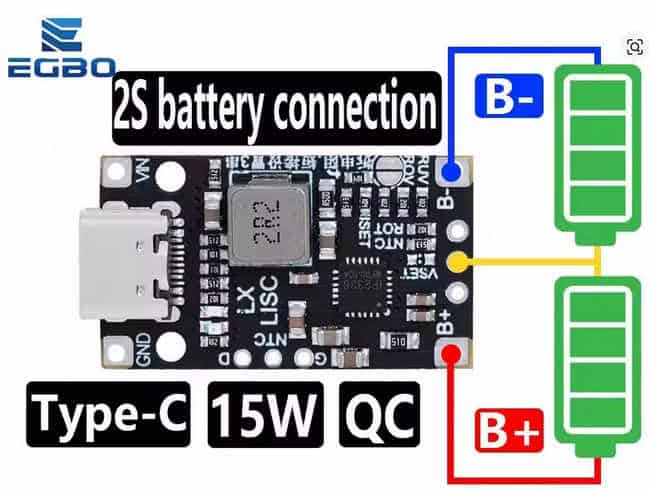

He decidido utilizar un módulo cargador balanceado del tipo USB 3.0.

Lo siguiente es hacer una caja en PLA para meter las dos baterías y el módulo cargador.

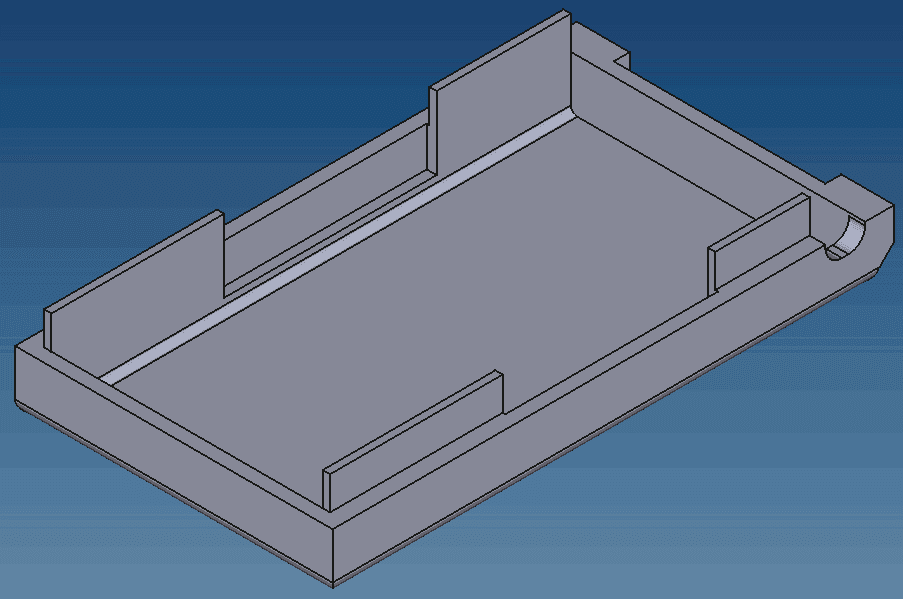

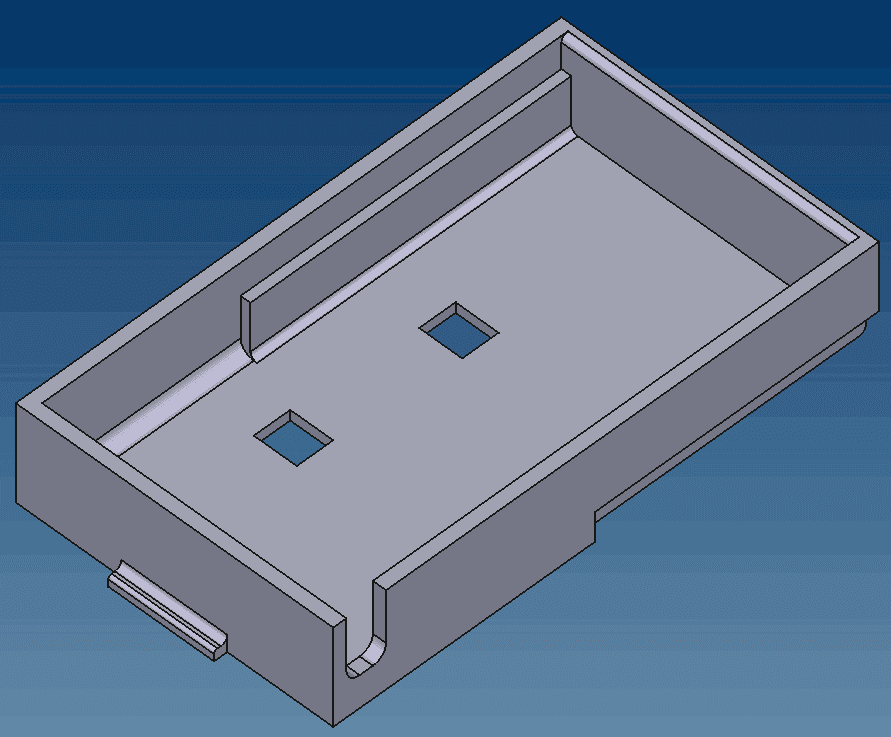

Diseño de la caja en FREECAD.

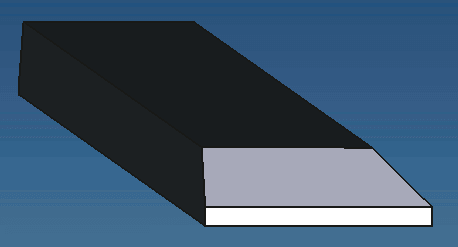

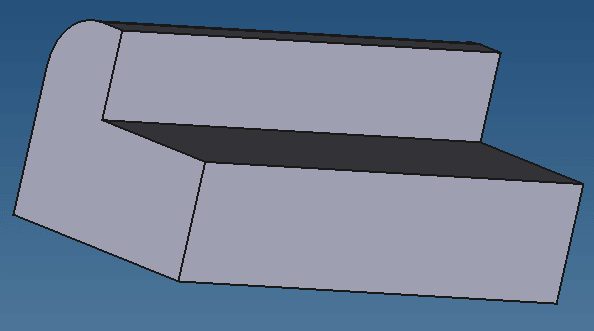

Opcional , adorno lateral.


Laminador de mi impresora Ender 3 V3 SE


Varios diseños.


Diseño final.


Las baterías funcionando con los USB para cargar.

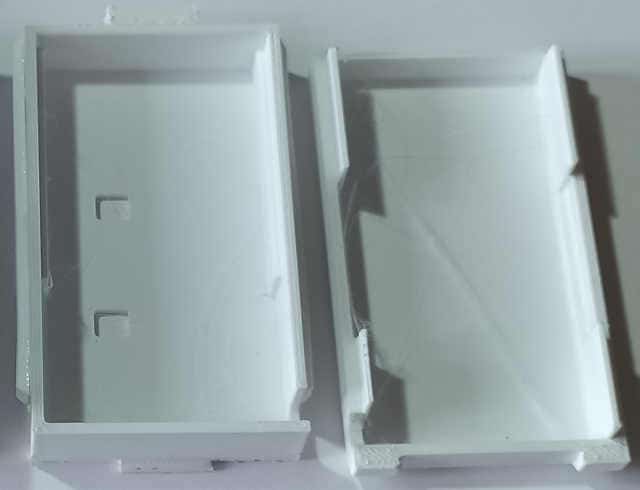

Después de imprimir la piezas en PLA  vemos que están demasiado justas, no os preocupéis.
Existe lo que se llama contracción del plástico, si esperáis un día, veréis que la pieza a reducido.
Y si no ya se sabe, un poco de lija. ;)

MODELOS STL

MANUAL_FD-150A

Saludos.
Juan Galaz
